Se você trabalha com moldes, prensas ou qualquer equipamento que precise de calor concentrado num espaço pequeno, provavelmente já ouviu falar da resistência elétrica cartucho.
Ela é uma das soluções mais usadas na indústria justamente por entregar alta performance térmica onde outros tipos de resistência simplesmente não cabem.
Mas escolher o modelo certo não é tão simples quanto parece. Tensão, diâmetro, presença de termopar, material do tubo… cada detalhe influencia diretamente no desempenho e na vida útil do componente.
Neste artigo, você vai entender o que é a resistência tipo cartucho, como ela funciona, quais são suas principais aplicações e como escolher a versão ideal para o seu processo produtivo.
O que é uma resistência elétrica cartucho

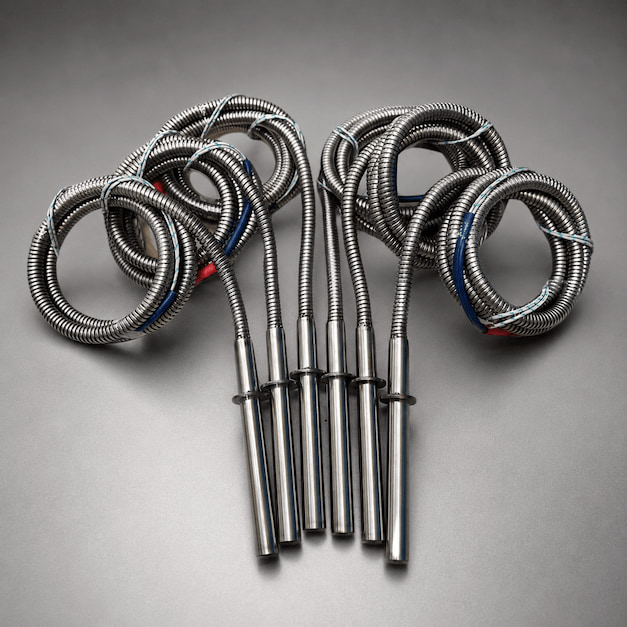

A resistência elétrica cartucho é um elemento de aquecimento em formato cilíndrico, projetado para ser inserido diretamente dentro de furos usinados em blocos metálicos, moldes ou ferramentas.
Diferente de resistências de superfície, ela aquece por dentro da peça, garantindo transferência de calor mais uniforme e eficiente. Esse formato compacto permite alcançar temperaturas elevadas em pontos específicos, sem desperdiçar energia com áreas que não precisam de aquecimento.
Por isso, esse tipo de resistência é considerado referência quando o assunto é aquecimento localizado e de alta densidade em ambientes industriais.
Como funciona a resistência tipo cartucho
O funcionamento é relativamente direto: uma resistência tipo cartucho é composta por um fio resistivo enrolado dentro de um tubo metálico, isolado por porcelana de alta densidade dielétrica.
Quando a corrente elétrica passa pelo fio, ele aquece por efeito Joule, e esse calor é transferido para o tubo externo e, consequentemente, para a peça onde a resistência foi instalada.
A eficiência desse processo depende diretamente da qualidade dos materiais utilizados. Um bom encapsulamento evita perda de calor e aumenta a vida útil do produto, especialmente em operações contínuas ou de longa duração.
Composição e características técnicas
Entender a composição da resistência elétrica tipo cartucho ajuda a compreender por que ela é tão resistente e confiável em ambientes exigentes. De forma geral, os principais elementos são:
- Tubo externo em aço inox ou latão, escolhido conforme o nível de resistência à corrosão exigido pela aplicação;
- Porcelana esteatita de alta densidade, responsável pelo isolamento elétrico e pela transferência eficiente de calor;
- Fio resistivo em níquel cromo 80/20, material conhecido pela estabilidade térmica e durabilidade em altas temperaturas;
- Diversos formatos e medidas, o que permite adaptação a praticamente qualquer projeto de ferramenta ou equipamento.
Essa combinação de materiais é o que garante desempenho estável mesmo em processos que exigem aquecimento intenso e repetitivo, como é o caso de moldes de injeção e prensas industriais.
Aplicações da resistência cartucho na indústria
Um dos motivos pelos quais a resistência elétrica cartucho é tão utilizada é a sua versatilidade. Ela se encaixa em diferentes tipos de equipamentos e processos produtivos, entre eles:
- Prensas de borracha ou baquelite;
- Moldes de injeção plástica;
- Estampos e matrizes metálicas;
- Facas para corte e solda;
- Equipamentos que exigem aquecimento pontual e constante.
Em todos esses casos, a lógica é a mesma: a resistência é inserida diretamente na peça, garantindo que o calor chegue exatamente onde é necessário, sem perdas térmicas desnecessárias.
Resistência cartucho 220v ou 110v: qual tensão escolher?
Essa é uma das dúvidas mais comuns entre quem está especificando um novo equipamento. Afinal, qual tensão escolher para resistência cartucho?
A resistência cartucho 220V costuma ser a opção mais utilizada em ambientes industriais, principalmente porque a maioria das instalações trifásicas já trabalha nessa faixa de tensão. Ela também tende a apresentar melhor eficiência energética em potências mais altas.
Já a resistência cartucho 110V é indicada para instalações específicas, equipamentos importados ou processos que já operam nessa tensão por padrão de projeto. Não existe uma opção “melhor” de forma absoluta, a escolha depende da rede elétrica disponível e das especificações do equipamento onde a resistência será instalada.
Antes de definir a tensão, o ideal é verificar:
- Qual é a tensão disponível na instalação elétrica do local;
- Qual a potência necessária para o processo;
- Se o equipamento já possui um padrão definido pelo fabricante original.
Em caso de dúvida, o mais seguro é consultar uma equipe técnica especializada, que pode analisar o projeto e indicar a configuração ideal.
Resistência cartucho com termopar: quando usar?
Outra dúvida frequente é sobre a necessidade do termopar. A resistência cartucho com termopar é uma versão que já vem com um sensor de temperatura embutido, permitindo o monitoramento e controle preciso do processo térmico.
Esse modelo é recomendado quando o processo exige controle rigoroso de temperatura, como em moldes de injeção que trabalham com materiais sensíveis a variações térmicas. O termopar permite que o sistema de controle ajuste automaticamente a potência, evitando picos que possam comprometer a qualidade do produto final.
Já em aplicações mais simples, onde a temperatura não precisa ser monitorada com tanta precisão, a resistência sem termopar costuma atender bem, com um custo mais acessível.
De forma resumida, vale considerar o termopar quando:
- O processo exige controle fino de temperatura;
- Há risco de superaquecimento da peça ou do material processado;
- O equipamento já possui sistema de controle compatível com sensores de temperatura.
Vantagens de usar resistência elétrica tipo cartucho
Empresas que adotam esse tipo de resistência costumam relatar ganhos importantes em eficiência e durabilidade. Entre os principais benefícios estão:
- Aquecimento concentrado e uniforme, mesmo em peças de geometria complexa;
- Maior eficiência energética, já que o calor é gerado diretamente onde é necessário;
- Boa resistência a ambientes industriais agressivos, especialmente nas versões em aço inox;
- Facilidade de instalação em furos usinados sob medida;
- Possibilidade de fabricação sob especificação técnica, atendendo projetos personalizados.
Esses fatores explicam por que a resistência cartucho segue sendo uma das escolhas mais confiáveis para setores como plástico, borracha, metalurgia e ferramentaria.
Como escolher a resistência cartucho ideal para sua aplicação
Antes de fechar a compra, alguns pontos merecem atenção. O primeiro é o diâmetro e comprimento, que precisam corresponder exatamente ao furo usinado na peça, sem folgas que prejudiquem a transferência de calor.
Também é importante avaliar a potência necessária para o processo, considerando o volume de material a ser aquecido e o tempo desejado para atingir a temperatura de trabalho. Potência insuficiente compromete o desempenho, enquanto potência excessiva pode reduzir a vida útil do componente.
Por fim, vale considerar o ambiente de operação. Processos com exposição à umidade, produtos químicos ou variações bruscas de temperatura costumam exigir tubos em aço inox e isolamento reforçado.
Contar com um fabricante que produza sob projeto ou amostra, e não apenas modelos padronizados, faz diferença real no resultado final. Isso garante que a resistência atenda exatamente às necessidades do equipamento, sem adaptações improvisadas.
Resistência elétrica cartucho: a importância de um fornecedor especializado
Escolher a resistência elétrica cartucho certa envolve mais do que verificar tensão e potência. Envolve confiar em um fabricante que entenda de perto os desafios de cada setor industrial.
A Resimaster atua no mercado desde 1997, produzindo resistências sob amostra, projeto ou especificação fornecida pelo cliente, sempre com foco em durabilidade e confiabilidade. A equipe conta com mais de 30 anos de experiência combinada no setor, oferecendo suporte técnico qualificado do início ao fim do processo.
Seja para prensas, moldes, estampos ou matrizes, ter um parceiro técnico especializado facilita a especificação correta do produto e evita retrabalho ou perdas por dimensionamento incorreto.
Perguntas frequentes sobre resistência elétrica cartucho
1. Qual a diferença entre resistência cartucho 220V e 110V? A principal diferença está na tensão de alimentação. A versão 220V é mais comum em instalações industriais trifásicas, enquanto a 110V atende equipamentos ou instalações específicas com essa tensão padrão.
2. A resistência cartucho pode ser usada em qualquer molde? Ela pode ser fabricada sob medida para praticamente qualquer furo usinado, desde que o diâmetro, comprimento e potência sejam calculados corretamente para o projeto.
3. O que é o termopar na resistência cartucho? É um sensor embutido que monitora a temperatura em tempo real, permitindo controle mais preciso do processo de aquecimento.
4. Quando vale a pena usar resistência cartucho com termopar? Quando o processo exige controle rigoroso de temperatura, como em moldes de injeção sensíveis a variações térmicas.
5. Quais materiais compõem a resistência cartucho? Geralmente tubo externo em aço inox ou latão, porcelana esteatita de alta densidade e fio resistivo em níquel cromo 80/20.
6. A resistência cartucho serve para prensas de borracha e baquelite? Sim, esse é um dos usos mais comuns, justamente pela necessidade de aquecimento concentrado e constante nesses equipamentos.
7. É possível fabricar resistência cartucho sob especificação do cliente? Sim, fabricantes especializados produzem sob amostra, projeto ou especificação técnica, adaptando o produto à necessidade real da aplicação.
8. Qual a vida útil de uma resistência elétrica cartucho? Depende da qualidade dos materiais, da potência aplicada e das condições de uso, mas produtos bem dimensionados e de boa procedência tendem a durar consideravelmente mais em uso contínuo.
9. Como saber a potência ideal para minha aplicação? O ideal é calcular com base no volume de material a ser aquecido, no tempo desejado de aquecimento e nas condições do ambiente, preferencialmente com apoio técnico especializado.
